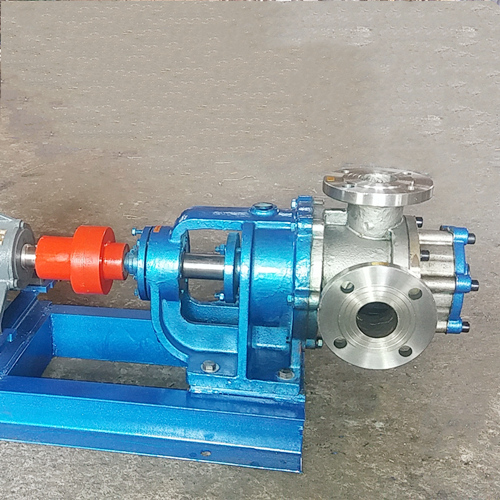

南京NYP高粘度內齒轉子泵型號
南京NYP高粘度內齒轉子泵適用介質及溫度：
高粘度內齒轉子泵是根據石油、化工、涂料等行業的需求，研制的新型容積式泵，由于該產品可選用不同的材質和其的結構，因此廣泛適用于不同性質、不同粘度的介質輸送。
適用介質溫度：-10℃～200℃(NYP0.78和NYP2.3適用溫度為-10℃～80℃)
介質粘度：1.0cSt～300000cSt(NYP0.78及NYP2.3的適用介質粘度為1.0cSt～10000cSt)
南京NYP高粘度內齒轉子泵工作原理：
具有內齒的驅動齒輪（外轉子）帶動內轉子在全封閉的泵體內作同方向轉動，泵體和前蓋的月牙板使吸入口和排出口隔開。轉動時，在吸入口形成負壓，液體被吸入，轉子將液體帶到排出口，受壓排出泵體，完成了液體的輸送。
南京NYP高粘度內齒轉子泵結構與材質：
高粘度轉子泵主要有內外轉子，軸，泵體，前蓋，托架，密封，軸承等組成。高粘度轉子泵材質過流部分有鑄鐵，304不銹鋼密，316不銹鋼等。封械密封和填料密封兩種形式，對于高溫、高粘稠密度及腐蝕性較強的介質，選用填料密封。
輸送易結晶物料時，在前蓋和泵體上可設計帶有保溫夾套，工作時通蒸汽保溫融化。泵可配防護閥，當泵或管路系統超壓時，防護閥打開，形成內部回流，系統正常運行。
泵裝置由泵、電機和底座組成。傳動方式有橋式和直聯式兩種。
從主軸外伸端向泵看，為順時針旋轉。
南京nyp高粘度內齒轉子泵參數：
產品型號(Type) | 輸出流量(T/h) | 升/轉（L/r） | 輸出轉速(r/min) | 電機功率(KW) | 進出口徑 | 出口壓力（Mpa） |
15HT0.5A | 0.5 | 0.04 | 30-600 | 0.25-1.5 | 15-15 | 0.1<1.2 |
25HT2A | 2 | 0.15 | 30-600 | 0.25-2.2 | 25-25 | 0.1<1.2 |
40HT5A | 5 | 0.3 | 30-580 | 0.37-3 | 40-40 | 0.1<1.2 |
50HT10A | 10 | 0.57 | 30-580 | 1.5-7.5 | 50-50 | 0.1<1.2 |
65HT15A | 15 | 1.56 | 30-550 | 2.2-11 | 65-65 | 0.1<1.2 |
65HT20A | 20 | 1.56 | 30-550 | 2.2-15 | 65-65 | 0.1<1.2 |
80HT30A | 30 | 3.15 | 30-500 | 3-22 | 80-80 | 0.1<1.2 |
80HT40A | 40 | 3.15 | 30-500 | 4-30 | 80-80 | 0.1<1.2 |
100HT60A | 60 | 5.44 | 30-450 | 5.5-45 | 100-100 | 0.1<1.2 |
100HT80A | 80 | 5.44 | 30-450 | 7.5-55 | 100-100 | 0.1<1.2 |
125HT120A | 120 | 9.1 | 30-420 | 11-90 | 125-125 | 0.1<1.2 |
|
