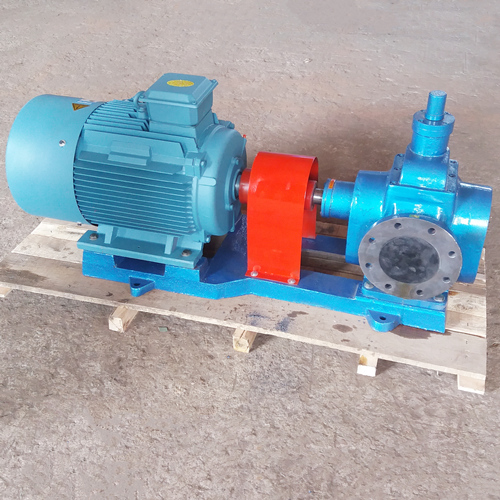

山西圓弧齒輪泵
山西圓弧齒輪泵 詳細內容介紹：
山西圓弧齒輪泵介紹：
圓弧齒輪泵依靠泵缸與嚙合齒輪間所形成的工作容積變化和移動來輸送液體或使之增壓的回轉泵。
山西圓弧齒輪泵工作原理：
圓弧齒輪泵是容積泵的一種，由兩個齒輪、泵體與前后蓋組成兩個封閉空間，當齒輪轉動時，齒輪脫開側的空間的體積從小變大，形成真空，將液體吸入，齒輪嚙合側的空間的體積從大變小，而將液體擠入管路中去。吸入腔與排出腔是靠兩個齒輪的嚙合線來隔開的。
山西圓弧齒輪泵結構：
本系列齒輪泵主要有齒輪、軸、泵體、泵蓋、軸承套、軸端密封等組成。齒輪采用雙圓弧正弦曲線齒形制造。它與漸開線齒輪相比突出的優點是齒輪嚙合過程中齒廓面沒有相對滑動，所以齒面無磨損，運轉平穩，無因液現象，噪音低、壽命長、。該泵擺脫了傳統設計的束縛，使得齒輪泵在設計、生產和使用上進入了一個新的。泵設有保護閥作為超載保護，保護閥全回流壓力為泵額定排出壓力的1。5倍。也可在允許排出壓力范圍內根據實際需要另行調整。但注意本保護閥不能作減壓閥長期工作，需要時可在管路上另行安裝。
